Varmepumpe Utedel Oppmålingsguide
Et varmepumpehus kan være lurt – men bare om den bygget og passet riktig. Derfor viktig å sørge korrekt oppmåling av varmeanlegget utedelen, slik at varmepumpeskjul kommer i riktig størrelse og passform som skal sikre god plass for luft både i fremkant og på venstre side. Vi har laget en enkel veiledning som skal vise deg hvordan du måler utedelen riktig for et perfekt tilpasset varmepumpe-hus.
Varmepumpe utedel på stativ – viktig målepunkter
Illustrasjonsbildet viser oppmålingspunkter for varmepumpe med faktiske mål på utedelen. Vår oppgave er å legge til litt ekstra for å sikre nok luft til anlegget.
A – Bredde med adapter: 88 cm / + 10 cm ekstra = 98 cm
B – Dybde (måles fra husvegg til stativets forkant): 53,6 cm / + 5 cm ekstra = 58,6 cm
C – Stativbredde: ingen tillegg klaring nødvendig
D – Høyde (ved tilpasning for overbygg/beskyttelse) med stativ: 96,6 cm / + 5 cm ekstra = 101,6 cm
E – Høyde (ved vegghengt varmepumpehus uten stativ): 56 cm / + 10 cm ekstra = 66 cm
Oppmåling utedel montert på veggbrakett
Oppmålingspunkter for utedelen montert på veggbraketter. Her viser vi anbefalt klaring for god lufttilførsel og trygg drift.
A – Bredde med adapter: 88 cm / + 10 cm ekstra = 98 cm
B – Dybde (måles fra husvegg til brakettens forkant): 46,1 cm / + 10 cm ekstra = 56,1 cm
D – Høyde med veggbrakett: 62 cm / + 5 cm ekstra = 67 cm
Oppmåling ved kanal‑rør tilpassing
For å sikre et nøyaktig og pent sluttresultat anbefaler vi at kanalrør tilpasses og hull kappes under selve montasjen av varmepumpehuset. Da kan målene verifiseres mot faktiske installasjonsforhold. Hvis dette ikke er mulig, følg denne guiden for oppmåling av ledningsrør, så kapper vi kanalhullet basert på dine mål.
A – Mål fra bakken/overflaten til nederste kant av kanalen (undersiden)
B – Total høyde fra bakkenivå til varmepumpens toppkant

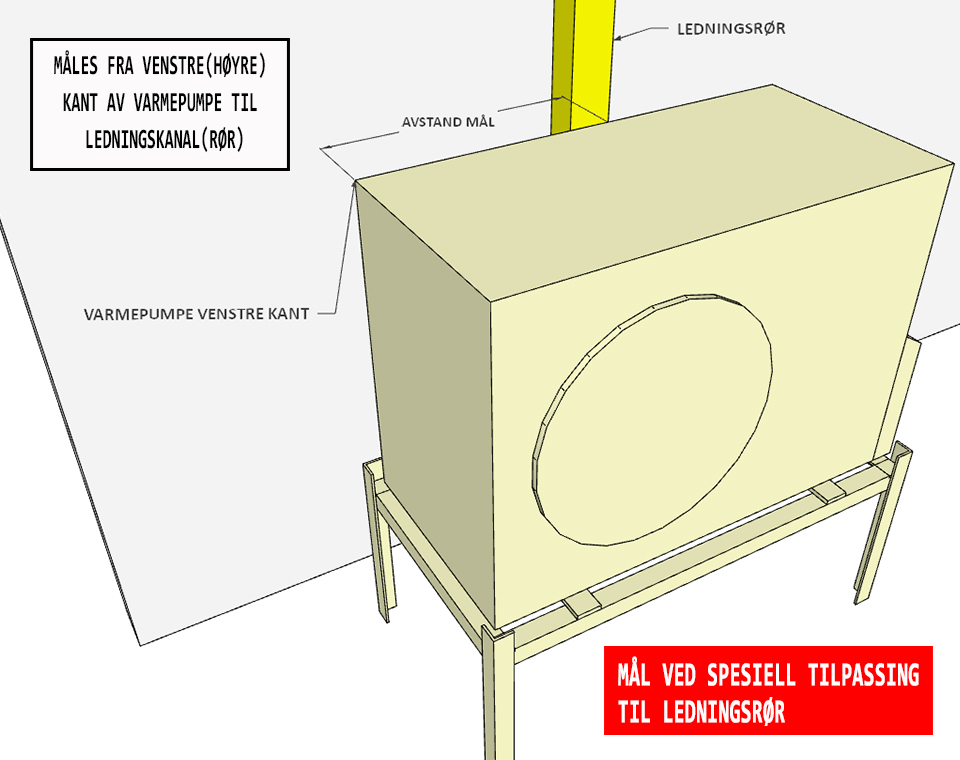

Hvis kanalrøret er posisjonert som på denne bildet, da bør man måle fra venstre kant av varmepumpens utedel til ledningskanalen forkant, slik som illustrasjonen viser.
